初級木工實際操作題

瀏覽[27077]次 [2018-8-8]

初級工實際操作題

習題一

一、安裝一般門鎖

1、使用工具及材料彈子鎖、螺釘；旋具、扎錐、錘子、鑿子、弓搖鉆或螺旋鉆。

2、操作要點及注意事項

⑴、門鎖的安裝位置一般距地面0.9～1.2m，并應錯開中冒頭，以免傷榫。

⑵、安裝彈子鎖時，先將鎖的位置圖貼在門扇裝鎖部位，按圖將鉆頭部位鉆孔，鉆孔直徑大于鎖頭1mm左右，并修門邊棱角凹槽。

⑶、把鎖頭套在鎖圈穿入孔中，將三眼板套入鎖芯，端正鎖位，用長螺栓將三眼板和鎖頭相互栓緊固定，再將鎖身緊貼于門梃上，鎖芯插入鎖身的控眼中，用鑰匙試開，觀察鎖舌是否靈活，合格后固定鎖身。

⑷、按鎖舌伸出位置在樘子梃上劃出舌殼位置線，按線鑿出凹槽，用木螺釘把舌殼固定在樘子梃上。

3、考慮項目及評分標準見表

考核項目及評分標準

序號	考核項目	檢查方法	側數	允許偏差	評分標準	滿分	得分
1	鎖芯與門側面中心線	尺量	4個		瑣殼與門側面要平，超過0.5mm每點扣2.5分	10
2	鎖平整度	目測	任意		鎖身與瑣殼平整，有明顯歪斜每點扣3分	10
3	執手內外平整	目測	任意		要求平整，有明顯歪斜者每點扣2分	10
4	鎖頭眼	目測	任意		孔眼兩邊厚度一致，不符合要求每點扣2.5分	10
5	蓋線鐵板	目測尺量	4個	0.5mm	四邊密縫，超過要求每點扣2.5分	10
6	門關閉嚴密	目測	4個		有松動，每個扣2.5分	10
7	開啟靈活	鑰匙手感檢測	4個		舌頭不靈活者，每個扣2.5分	10
8	工藝操作規程				錯誤無分，局部有誤扣1～9分	10
9	安全生產				有事故無分，有事故苗子扣1～4分	5
10	文明施工				不做落手清扣5分	5
11	工效				根據項目，按勞動定額執行。低于定額90%本項無分，在定額90%～之間酌情加分，超過定額酌情扣1～3分	10

習題二、制作有縱橫欞木窗扇

1、使用材料及工具：杉木、松木等規格木材、鐵釘；框距、割鋸、刀鋸、長刨、短刨、光刨、裁口刨、單線刨、鑿子、斧子或錘子、鋼卷尺或八折尺、90⁰角尺、45⁰角尺、畫線筆、線勒子、墨斗、工作臺等；

2、操作要點及注意事項

（1）放樣

（2）配料、裁料：依據樣棒上窗的各部件斷面和長度尺寸，截取所需的毛料。斷面尺寸單面刨光加大1.0-1.5㎜，雙面刨光加大2-3㎜。其余加工長度余量為：上下冒頭及窗欞為10㎜，梃子為40㎜，亮子梃為35㎜。

（3）刨料刨料時應選擇順紋刨銷，一般先刨大面，后刨側面，在刨背面及另一側面。刨彎料時先刨凸面后刨凹面。先粗刨后細刨，刨時應留半線。

（4）劃線將木料整齊疊放在工作臺上，劃出榫、眼位置，用丁字尺依次過線。所有的榫、眼要注明是全榫還是半榫，全眼還是半眼。

（5）鑿榫眼鑿榫眼時鑿子和榫眼的寬度一致，先鑿全眼，后鑿半眼。全眼先鑿正面后鑿背面，眼的正面應留半線，背面不留線。

（6）開榫按榫頭線鋸開。鋸好的榫頭要方正、平直，榫根處完好無損，榫頭要留半線。半榫的長度應比半眼的深度少2-3㎜，透榫的榫頭應長出榫眼，不允許作成龜榫。

（7）裁口在木料棱角處刨出邊槽。要求刨的平直、深淺、寬窄一致，表面光潔。如遇有節疤，應用扁鑿修平。陰角處要清根。

（8）拉肩鋸掉榫頭兩旁的肩頭，切勿鋸傷榫頭。

（9）拼裝先將冒頭和窗欞逐個裝在窗梃上，在將另一根窗梃裝上。榫結合處應放膠，并墊上硬木塊用斧子或錘子輕輕敲入。

（10）校正拼裝完畢，必須用木楔將榫頭在眼中擠緊，并及時校驗，糾正扭歪。木楔凸出部分要鋸掉。

（11）光面用細刨將遺留的墨線和結合不平的表面刨光。表面不允許有刨痕、毛刺、錘印等。

3.考核項目及平分標準

考核項目及評分標準

序號	考核項目	檢查方法	測數	允許偏差	評分標準	滿分	得分
1	幾何尺寸	尺量	2個	±2㎜	超過±2㎜，每點扣2分	6
2	玻璃芯子分檔尺寸	尺量	5個	±1㎜	超過±1㎜，每點扣2分	6
3	榫肩榫頭	塞尺丈量	任意	0.3㎜	榫肩密縫、榫頭緊，每超過0.5㎜扣2分	10
4	鏟口線腳	目測	任意		鏟口角度正確，斜板縫均勻一致	10
5	對角線	尺量	1個	2mm	每超過1㎜扣2分	5
6	走頭、冒頭、芯子	目測	任意		走頭、冒頭、芯子有開裂，每點扣4分	10
7	翹裂	目測尺量	1個	1㎜	每超過0.5㎜，扣2分	10
8	平整度	托板尺量	2個	1㎜	梃與冒頭要求平整，每超過0.5㎜扣2分	8
9	光潔度	目測	任意		有毛刺、雀斑、刨痕，每點扣3分	5
10	工藝操作規程				錯誤無分，局部有誤扣1～9分	10
11	安全生產				有事故無分，有事故苗頭扣1～4分	5
12	文明施工				不做落手清扣5分	5
13	工效				根據項目，按勞動定額進行檢查。低于定額90%本項無分，在定額90%～之間酌情加分，超過定額酌情扣1～3分	10

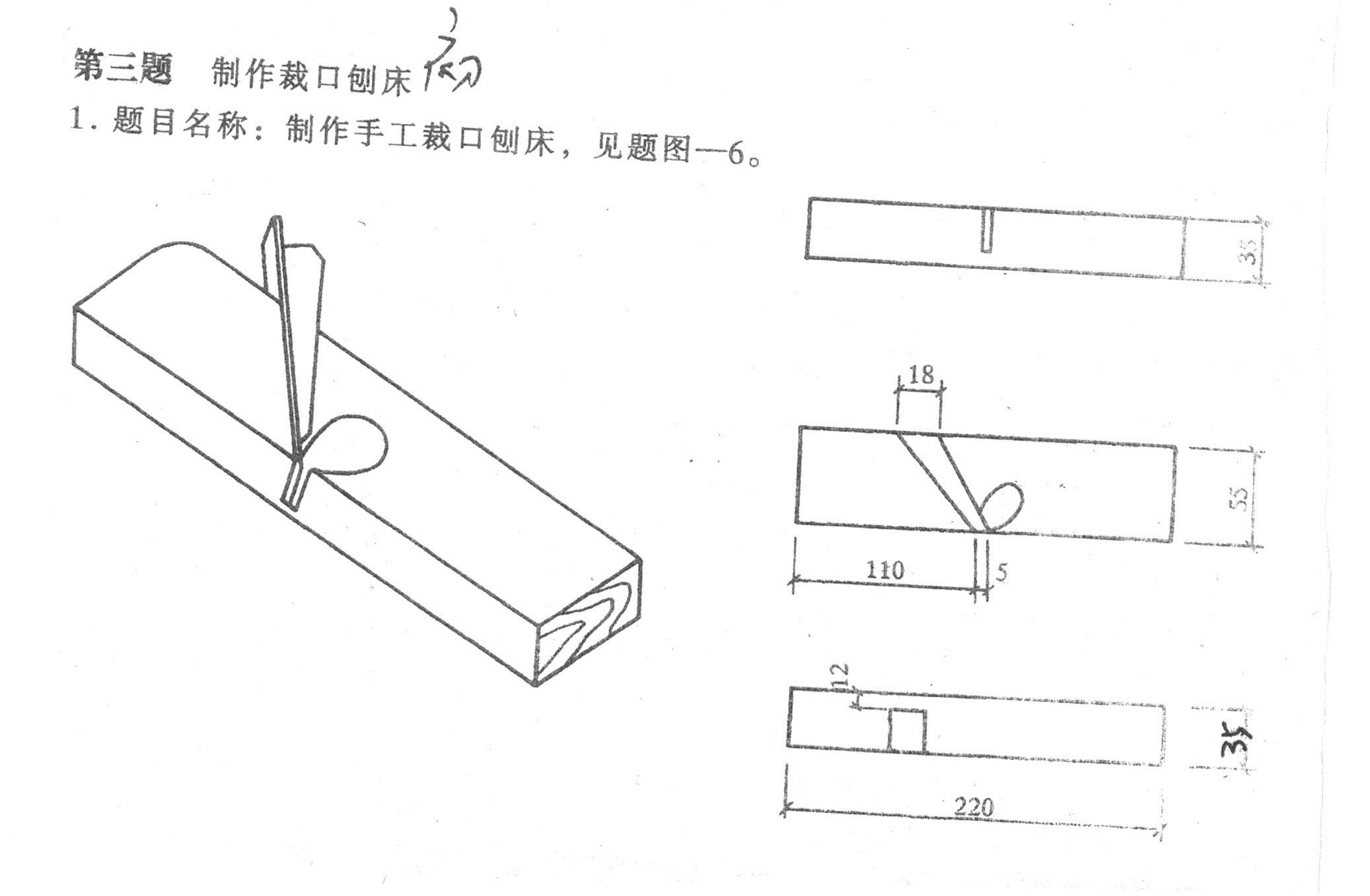

習題三：制作裁口刨床

（1）材料工具木料由考場備齊。超作過程中所需工具全部由考生備齊（主要有框鋸、平刨、大平鏟、小于4㎜窄鏟、小圓鏟及劃線工具）。

（2）題目內容依據考生提供的材料和簡單的圖示及給定的刨刃尺寸，操作者應在限定的時間內，熟練地完成各道工序，獨立完成裁口刨床的制作，并當場利用制成的裁口刨示范，嚴整使用效果。

（3）時間要求：限時40min內完成全部操作。其中選料10min；畫線5min；加工操作（包括刨楔）20min；修整5min。
