四、燃油泵的檢查
1、檢查條件
1）蓄電池電壓正常
2）第十八號保險絲正常
2、檢查功能和電壓供給
（1）接通故障閱讀器V.A.G1551(V.A.G1552)并用地址碼01選擇發動機電子控制單元。為此必須打開點火開關
接通故障閱讀器，并選擇發動機電子控制單元
（2）顯示屏顯示如下
SchnelleDatenüberagungHELP
Funktionanwhlen××
快速數據傳遞幫助
選擇功能××
1）按顯示屏上顯示的內容操作故障閱讀器。
2）按下鍵0和3，實現“執行元件診斷”功能。
（3）顯示屏上顯示如下
SchnelleDatenüberagungQ
03-Stellglieddiagnose
快速數據傳遞Q
03-執行元件診斷××
按Q鍵認可輸入內容。
（4）顯示屏上顯示如圖9所示（燃油泵必須運轉）
Stellglieddiagnose→
EinspritzventilZy1.1-N30
執行元件診斷→
1缸噴油閥N30
繼續進行執行元件診斷功能直到結束。
（5）顯示屏上顯示如下
SchnelleDatenüberagungHELP
Funktionanwhlen××
快速數據傳遞幫助
選擇功能××
1）按鍵0和6以中止輸出，按Q鍵認可輸入。
2）關閉點火開關。
（5）燃油泵不轉：
1）拆下左前方腳窩處的罩蓋
2）用工具從繼電器盤上12號位置拔下燃油泵繼電器(J17)。
說明：
必須用工具從繼電盤上拔下繼電器，拔之前應斷開蓄電池接地線。

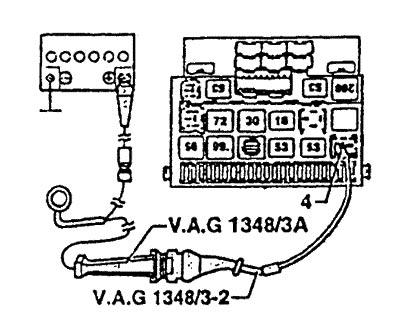

3）把帶有轉接線V.A.G1348/3-2的遙控器V.A.G1348/3A接到觸點4和蓄電池正極上，見圖7。
圖七
4）啟動遙控器
（6）燃油泵運轉：檢查燃油泵繼電器的工作情況。
（7）燃油泵不轉
1）拆下油箱蓋
2）從油箱聯接法蘭上拔下插頭

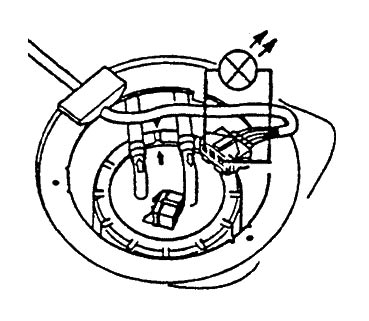

3）把帶有輔助接線V.A.G1594的二極管電筆V.A.G1521接到插頭的外觸點，見圖8。
圖八
4）啟動遙控器，發光二極管應亮
（8）發光二極管不亮
1）按電路圖查清電線斷路處并排除故障。
2）用專用工具3127從聯接法蘭上擰下鎖緊螺母。
3）檢查聯接法蘭和燃油泵之間電線是否接好，應保證線路無斷路處。
4）更換燃油泵。
3、檢查供油量
（1）檢查條件
1）燃油泵壓力正常
2）接通遙控器V.A.G1348/3A
（2）檢查步驟
1）從加油口上取下加油口蓋
注意！
燃油管路處于壓力狀態下，松開軟管接頭前，先將抹布就在接頭處，小心地擰下軟管以卸壓

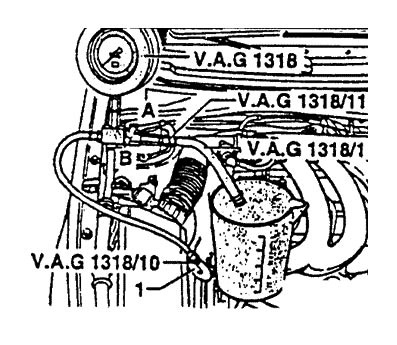

2）從燃油分配器上撥下燃油管1，見圖9。
圖九
