2014年山東省春季高考技能考試

機電技術專業類目試題

（考試時間60分鐘，總分230分）

技能考試注意事項

1.嚴禁私自通電測試，通電測試前必須示意監考教師，經監考教師檢查后方可進行；

2.考生要服從監考人員安排，遵守考場紀律，所著工裝不能帶有顯示考生和學校信息的標志；

3.考核時間結束，停止一切操作，在監考人員安排下有序退場；

4.考生自備工具包括：電烙鐵、烙鐵架、尖嘴鉗、斜口鉗、鑷子、一字螺絲刀2把（大、小各1把）、十字螺絲刀2把（大、小各1把）、萬用表、文具等；

5.視力較差的考生好攜帶放大鏡，以便辨認元件標號、參數；

6.真題與樣題電路形式基本一致，請考生注意審題；

7.元件標號及極性以電路原理圖、印刷電路板圖為準。

項目名稱：串聯型可調直流穩壓電源的組裝與測試

使用電烙鐵、焊錫絲、松香等工具、材料，焊接一套串聯型可調直流穩壓電源(見圖1)。焊接完成后測試其性能。恒定輸入、固定負載下輸出電壓調節范圍應達到：

Uomin: **.** V  ± **.**  V ；  Uomax: **.** V ± ** .** V 。

圖1  電路原理圖

一、安裝焊接操作(130分)

1.清點元件

根據元件材料清單從元器件袋中選擇合適的元器件。清點元器件數量，目測元器件有無缺陷。

2.檢測元件

用萬用表測量等方法，檢測元器件的性能，目測印制電路板有無缺陷。

3.識讀技術文件

正確識讀整機電路原理圖、印刷電路板圖中元件的安裝位置及極性。正確插裝元件，不許出現錯裝、漏裝。印刷電路板中元件標號與電路原理圖、印刷電路板圖中元件標號不一致處，以電路原理圖、印刷電路板圖為準！

4.焊前預處理

使用輔助工具，對元件引線及導線進行焊接前預處理，鍍錫、成型。

5.焊接工藝

嚴格按照電路原理圖、印刷電路板圖插裝、焊接元件，修剪引線。元件安裝方向、高度符合工藝要求。焊點無虛焊、漏焊、連焊、不光滑、不干凈、毛刺、孔洞、氣泡等現象，焊點大小適中。引線修剪一致、合適。電路板清潔美觀，不破壞銅箔。

二、產品測試(40分)

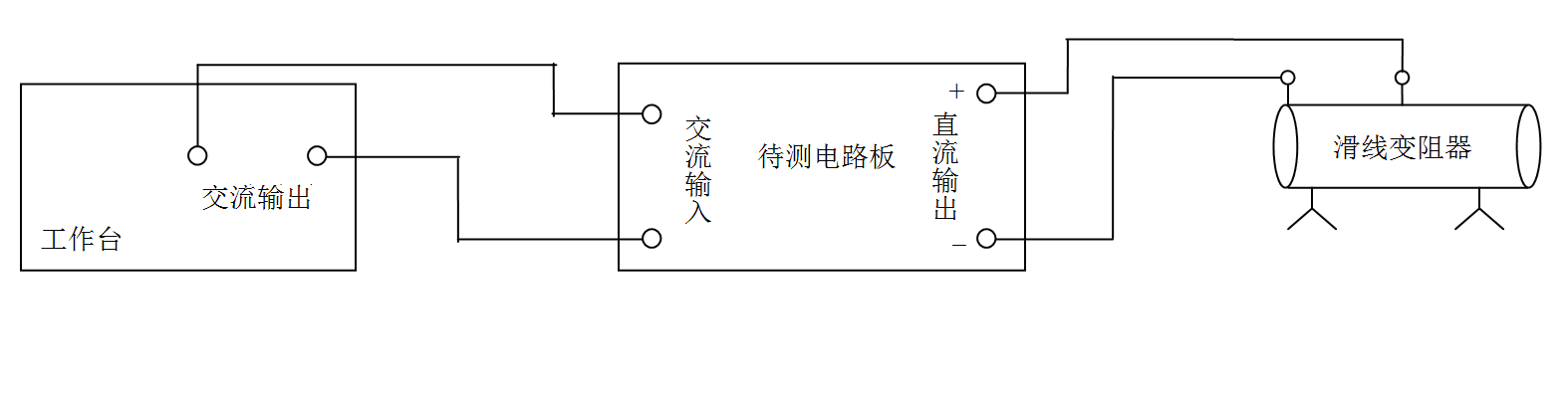

使用低壓交流電源、萬用表、等效負載等對產品進行測試。記錄測量數據。要求正確連接測試電路；輸出電壓范圍正常。記錄測試數據。通電測試前必須示意監考教師，在監考教師檢查后方可進行。

三、安全文明生產(60分)

考試過程中嚴格注意用電安全。著裝整齊，規范操作，工位井然有序，文明衛生。不損壞工具、設備，不浪費耗材。考試結束后清理現場，按順序關斷電源。

附、考場配置條件

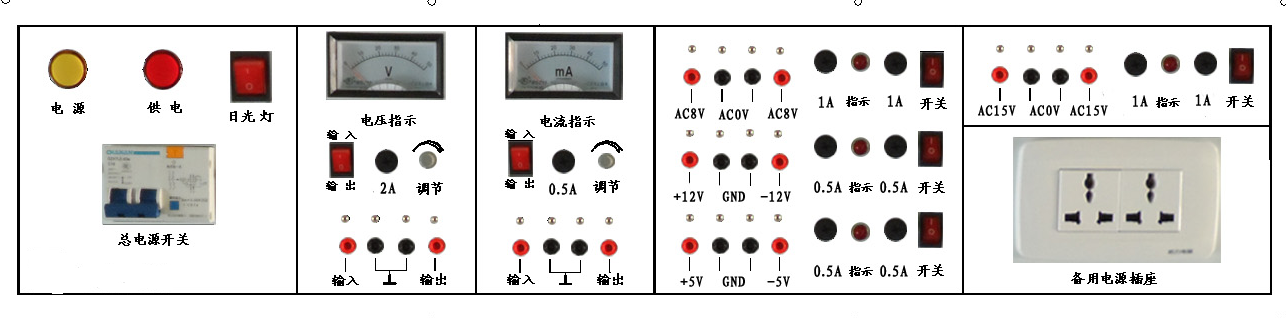

考試工作臺面板如上圖所示，配置有兩路可調直流電源，±5V、±12 V直流電源，雙8V交流電源，雙15V交流電源，220V交流電源，以及開關、指示燈、顯示儀表等。
