高級木工實際操作題

瀏覽[10249]次 [2018-8-8]

高級工實際操作題

試題一：制作圓形窗扇

1.使用材料及工具杉木、松木等規格板材、鐵釘；框鋸、割鋸、刀鋸、細齒鋸、長刨、短刨、光刨、軸刨、裁口刨、單線刨、圓邊線腳刨、鑿子、錘子、斧子或錘子、鋼卷尺或八折尺、91⁰角尺、45⁰角尺、劃線筆、墨斗、線勒子；

2.操作要點及注意事項

（1）制作圓形窗應選用木紋順直、含水率不大于12%的木材。

（2）套樣板劃線配料時，應使窗梃料的木紋盡量長，不得有癤子、斜紋和裂縫；窗欞料的榫頭、榫眼應避開癤子和斜紋。窗梃料的長度要放足余量，以滿足高低縫搭接的長度要求。

（3）制作窗梃時先用細齒鋸留半線鋸割成型，然后用軸刨將窗梃內邊刨修光滑。

（4）窗梃刨好后，即可劃出榫眼線、線腳線及窗梃間連接的榫槽位置線。

（5）窗梃料的連接，一般采用帶榫高低縫中間加木銷，或斜面高低縫中間加木銷的方法。木銷的的兩個對角應在窗梃的中線上，即窗梃的連接縫上。另兩個角的傾斜方向應于其所在的窗梃榫頭方向一致，不得裝反。

（6）制作企口縫榫、槽時，榫頭和凹槽的外邊線應留半線，結合面處不留線；斜面鋸割時，外口留半線，里口不留線。

（7）用斜鑿按線腳位置沿圓弧刻一條痕，然后用特制的圓邊線腳刨刨削窗梃內周邊的線腳。如無圓邊線腳刨，只能用鑿子慢慢鑿，再用木挫修整，砂紙磨光。

（8）對短接窗欞，應按窗欞全長刨削成型，然后根據相應安裝尺寸，鋸為短窗欞，并按序編號，以便于拼裝。

（9）窗欞與窗梃間采用半榫、飄肩結合，飄肩要根據樣板劃線進行鋸割。

（10）拼裝時，先將窗羚欞拼裝成型，四塊窗梃兩兩相連。然后將窗欞與連成一體的兩塊窗欞榫接，后將另兩塊連成一體的窗梃拼裝上去，并用木銷棒緊。在榫頭、榫眼、凹槽、木銷、高低縫結合處要涂膠加固。

（11）窗扇拼裝成型后，應按大樣進行校核。靜置24h后，修整接頭，細剝凈面。

3.考核項目及平分標準

考核項目及評分標準

序號	考核項目	檢查方法	側數	允許偏差	評分標準	滿分	得分
1	放樣	目測尺量	任意	+1㎜	超過要求每點扣2分	10
2	外型斷面尺寸	尺量	6個	+2㎜	超過要求，每點扣1分	6
3	窗梃接法	目測	任意		接法合理不松動，不符合要求每點扣3分	8
4	榫肩、榫眼	塞尺	任意	0.3㎜	超過要求每點扣2分	8
5	玻璃芯子	尺量	4個	+1㎜	每超過0.5㎜，扣1分	6
6	玻璃鏟口	目測	任意		角度不準有二口、毛刺，每點扣2分	6
7	平整度	托板塞尺	2個	1㎜	超過要求，每點扣4分	8
8	光潔度	目測	任意		有毛刺、雀斑、創痕、錘印，每點扣1分	8
9	翹曲開裂	目測尺量	1個	2㎜	每超過0.3㎜，扣2分	10
10	工藝操作規程				錯誤無分，局部有錯誤扣1—9分	10
11	安全生產				有事故無分，有事故苗子扣1～4分	5
12	文明施工				不做落手清扣5分	5
11	工效				根據項目，按勞動定額執行。低于定額90%本項無分，在定額90%～之間酌情加分，超過定額酌情扣1～3分	10

試題二：制作安裝木扶手彎頭

1.使用材料及工具水曲柳、柚木或樟木等規格木材；木螺釘、扁鐵；框鋸、割鋸、細齒鋸、長刨、短刨、光刨、軸刨、鑿子、斧子或錘子、鋼卷尺或八折尺、91⁰角尺、45⁰角尺、劃線筆、墨斗、線勒子等

2.操作要點及注意事項

（1）扶手及扶手彎頭用料應為硬木，并必須經干燥處理，含水率一般不超過5%，以免收縮開裂。

（2）木扶手制作前，必須按設計要求作出扶手的橫斷面樣板。先將扶手底刨平刨直，劃出中線，在兩端對好樣板劃出斷面，然后刨出底部木槽，再用線角刨依頂頭的斷面線刨成型。刨時應留半線。

（3）制作彎頭首先要根據樓梯坡度或樓梯三角板放出樣板。欄桿間距在200㎜以內時，可整只制作；大于200㎜時，可以斷開制作。

（4）制作扶手彎頭的整料應先斜紋出方，然后放線，用小錘鋸成毛坯，用斧斬成基本形狀。

（5）制作扶手彎頭時，一般先將底面做準，然后把扶手樣板套在頂頭劃線。用一字刨刨平成型，并注意留線。

（6）扶手安裝一般由下向上進行。先將每段直扶手與相臨的彎頭連接好，然后放在鐵板上進行整體連接。

（7）在混凝土欄板上安裝扶手時，墊板應于木磚釘牢，墊板接頭應做按榫。

（8）在鐵欄桿上安裝扶手時，應按設計要求標高在墻上彈出坡度線，預埋好木磚或穩固法蘭盤，然后將木扶手與法蘭盤固定牢固。

（9）安裝靠墻扶手時，應按設計要求標高在墻上彈出坡度線，預埋好木磚或穩固法蘭盤，然后將木扶手與法蘭盤固定牢固。

（10）彎頭和扶手連接處應設在第一踏步的上半步和下半步之外。彎頭和扶手安裝完成后，接頭間要修平，外觀要通順光滑。

3.考核項目及平分標準

序號	考核項目	檢查方法	側數	允許偏差	評分標準	滿分	得分
1	制作扶手彎頭	目測	任意		用料合理、尺寸正確，形狀按設計要求	20
2	安裝扶手彎頭	目測	任意		平整、接縫嚴密、安裝牢固	20
3	扶手縱向彎曲	拉線尺量	2個	4㎜	每超0.5㎜，扣5分	10
4	安裝扶手	目測	任意		平整牢固，與上下彎頭結合良好	10
5	光潔度	目測	任意		有毛刺、雀斑、錘印，每點扣2分	10
8	工藝操作規程				錯誤無分，局部有誤扣1～9分	10
9	安全生產				有事故無分，有事故苗子扣1～4分	5
10	文明施工				不做落手清扣5分	5
11	工效				根據項目，按勞動定額執行。低于定額90%本項無分，在定額90%～之間酌情加分，超過定額酌情扣分	10

試題三：支模板（制安柱、梁、板節點木模板）

1.使用材料及工具：方木楞、五合板及各種鐵釘由考前統一配發，個人領取。操作過程中所需工具全部由考生備齊（主要有框鋸、羊角錘、雙刃斧、墨斗及劃線工具）。

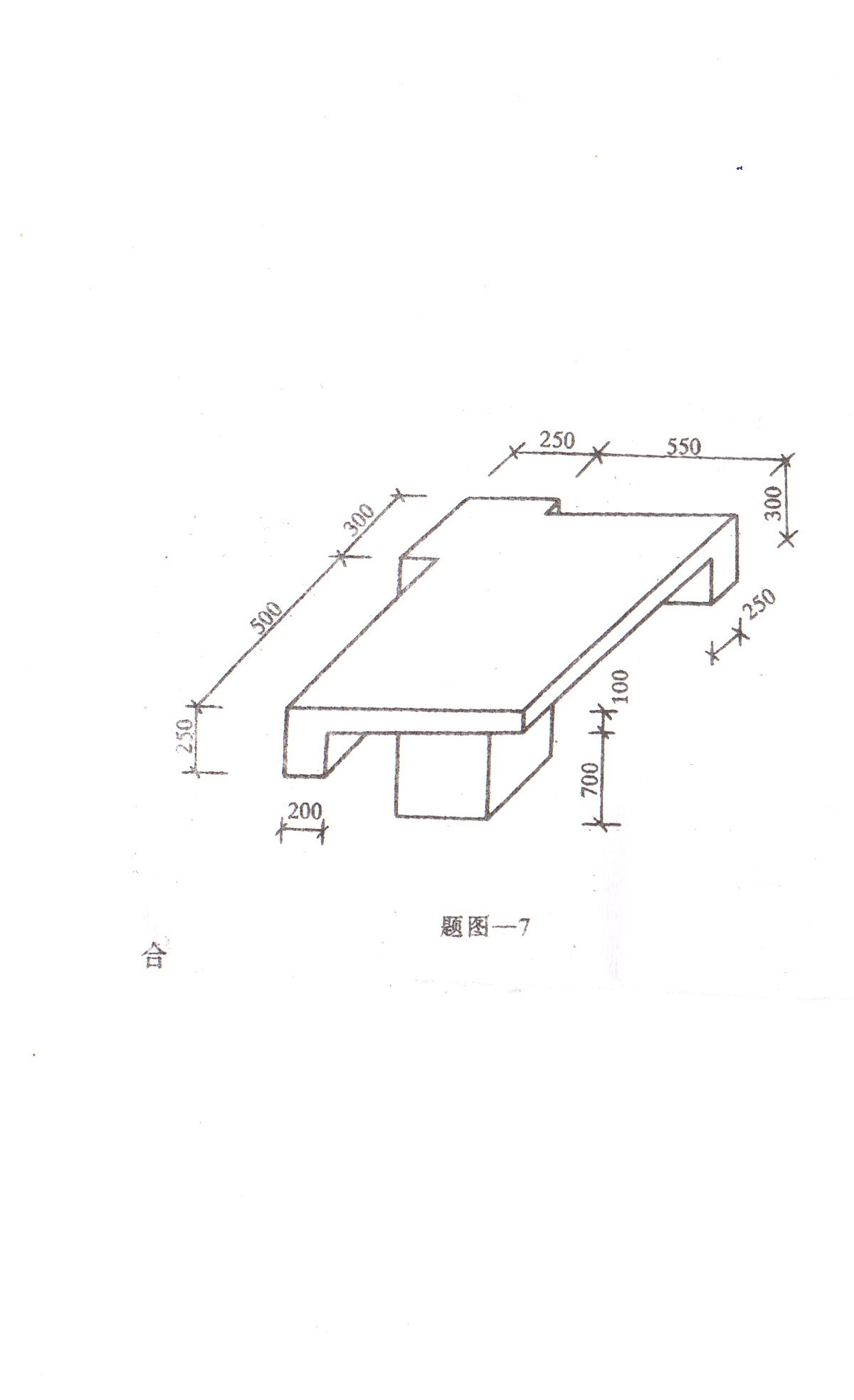

2.題目內容：柱、梁、板節點如下圖所示，所提供的規格材、五合板、鐵釘?shù)炔牧希詡涔ぞ摺Ｗ孕性O計、制作安裝節點木模板。

3.時間要求：限在4h內完成全部操作。

4.操作要點及評分標準：結構設計合理；工具不損壞，不借用；材料不余缺。考核評分標準見下表

序號	考核項目	檢查方法	允許偏差	評分標準	滿分	得分
1	放樣	尺量	+1㎜	任意測點，超過者每點扣2分	10
2	配制模板	尺量	-3㎜	測5個點，超過者每點扣2分	10
3	配制支撐	尺量	-5㎜	測5個點，超過者每點扣2分	10
4	垂直度	儀器測	+2㎜	測5個點，超過者每點扣2分	10
5	模板水平	水平尺	+2㎜	測5個點，超過者每點扣2分	10
6	模板尺寸	尺量	+3㎜	任意測點，超過者每點扣2分	10
7	支撐牢固	目測	牢固	受力不合理，有松動扣2-8分	10
8	工具材料	目測	準確	工具不全，材料有余缺扣2-8分	10
8	操作規程			錯誤無分，局部有誤扣1～5分	5
9	安全生產			有事故無分，有事故苗子扣1～5分	5
10	文明施工			不文明，不做落手清扣1-5分	5
11	工效			超過時間扣1-3分	5
